Supergun JAMMA CBOX : une carte d'arcade branchée sur un téléviseur

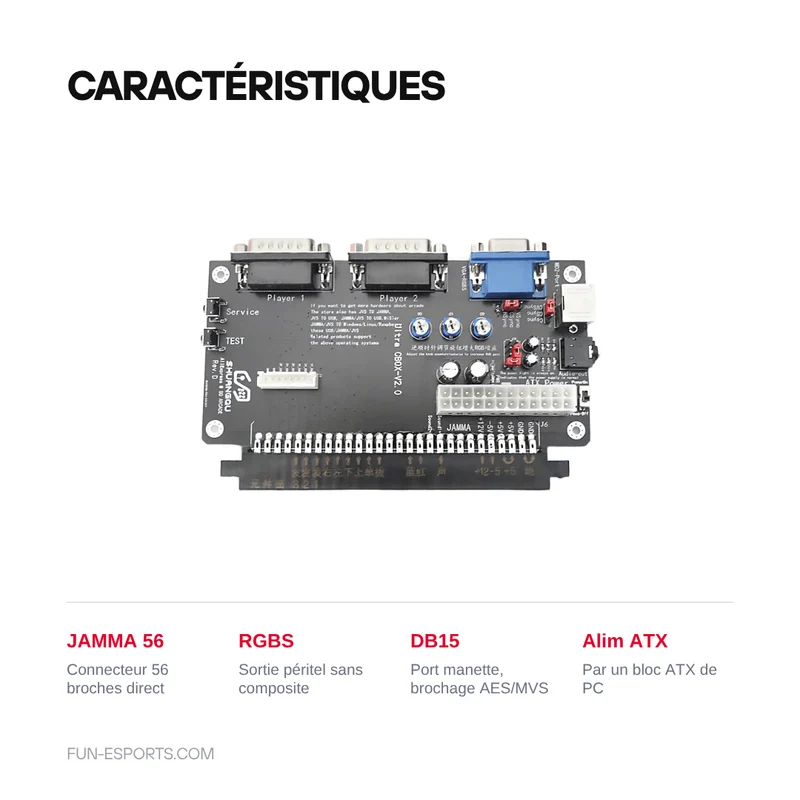

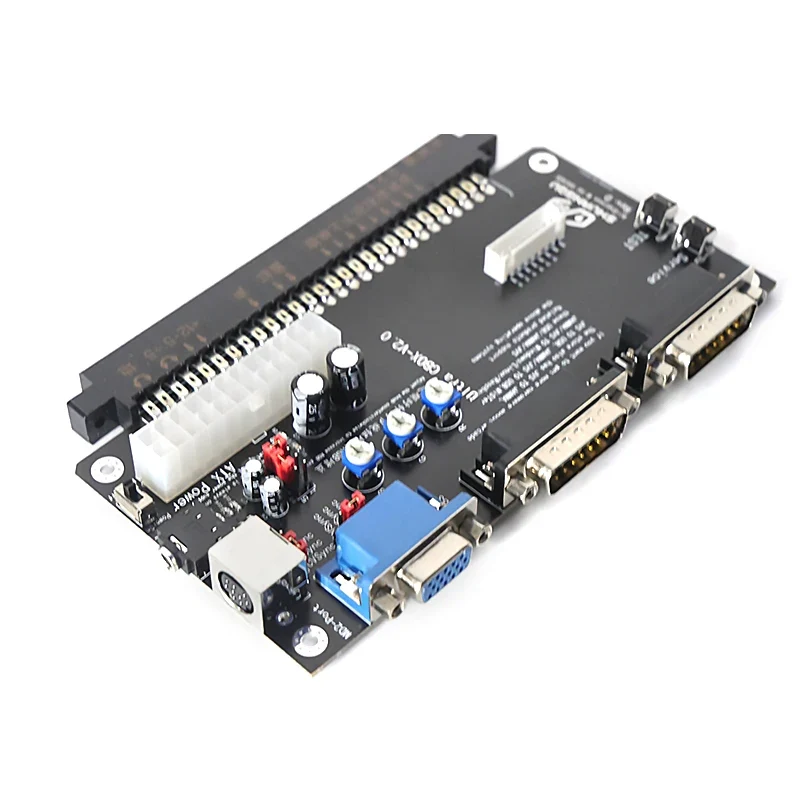

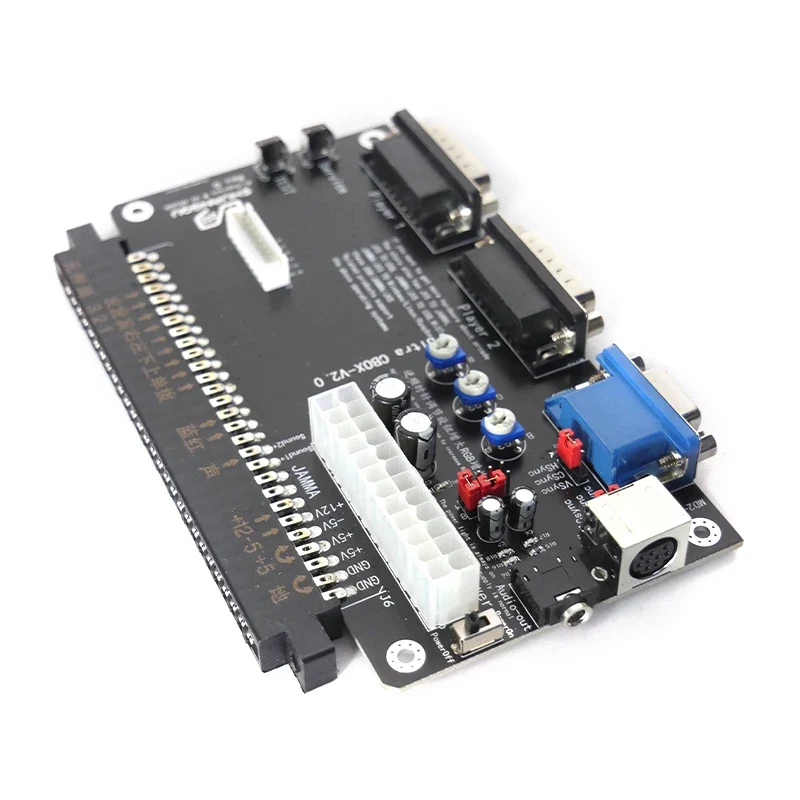

Une carte d'arcade n'a ni écran, ni alimentation, ni manette : elle attend le châssis d'une borne. Le CBOX tient ce rôle sur un coin de bureau. Il apporte le connecteur JAMMA 56 broches, une entrée d'alimentation ATX et une sortie vidéo RGBS vers une prise péritel. Cette version reçoit les manettes au format DB15.

Ce que ça fait

• Connecteur JAMMA 56 broches : reçoit une carte de jeu au brochage JAMMA standard, cartes mères Neo Geo MVS comprises.
• Sortie RGBS vers péritel : le signal RGB analogique de la carte part vers le téléviseur sans être recomposé en composite.
• Port manette DB15 : brochage 15 broches type Neo Geo AES/MVS, pour un stick ou une manette équipés de ce connecteur.
• Alimentation par bloc ATX : un bloc d'alimentation de PC standard fournit les tensions demandées par la carte de jeu.
• Aucune soudure : la carte se glisse dans le connecteur, le reste se branche.

Ce que ça ne fait pas

• Livré sans jeux, conformément à la loi : aucune carte d'arcade, aucune cartouche n'est fournie.
• Ni bloc d'alimentation ATX, ni câble péritel, ni manette DB15 dans le colis — tout cela est à prévoir à part.
• N'améliore pas l'image : pas de conversion HDMI, pas de VGA, pas de désentrelacement ni de mise à l'échelle. Le signal reste en 15 kHz.
• Ne câble que les trois boutons par joueur prévus par la norme JAMMA. Les jeux à quatre boutons ou plus (faisceau additionnel dit « kick harness ») demandent un câblage complémentaire non fourni.
• Ne remplace pas un châssis de borne : ni monnayeur, ni haut-parleur, ni écran.
• La version vendue ici est la version DB15. Elle n'accepte pas directement les manettes à connecteur DB9.

Compatibilité

Cartes de jeu d'arcade au brochage JAMMA 56 broches, dont les cartes mères Neo Geo MVS (MV1 et dérivés). Côté image, il faut un afficheur qui accepte le RGB 15 kHz : un téléviseur cathodique à péritel RGB, un moniteur d'arcade, ou un convertisseur externe de type OSSC ou RetroTINK sur un écran moderne. Une télévision plate branchée en péritel affiche rarement ce signal correctement sans conversion. Côté manettes, connecteur DB15 au brochage Neo Geo AES/MVS. Les cartes à brochage propriétaire (JAMMA+, JVS, faisceaux constructeur spécifiques) ne sont pas couvertes.

Niveau requis

Aucune soudure, mais ce n'est pas un produit grand public. Il faut savoir orienter une carte JAMMA dans le bon sens — un branchement à l'envers peut détruire la carte de jeu — disposer d'un bloc d'alimentation ATX en état, et vérifier les tensions avant la première mise sous tension. Prévoyez un multimètre pour ce contrôle. Comptez une petite heure pour un premier montage soigné.

Dans le colis

• 1 Supergun JAMMA CBOX, version à port manette DB15.
